YH-QF-Y系列圓形獨立式高精密氣浮隔振平臺

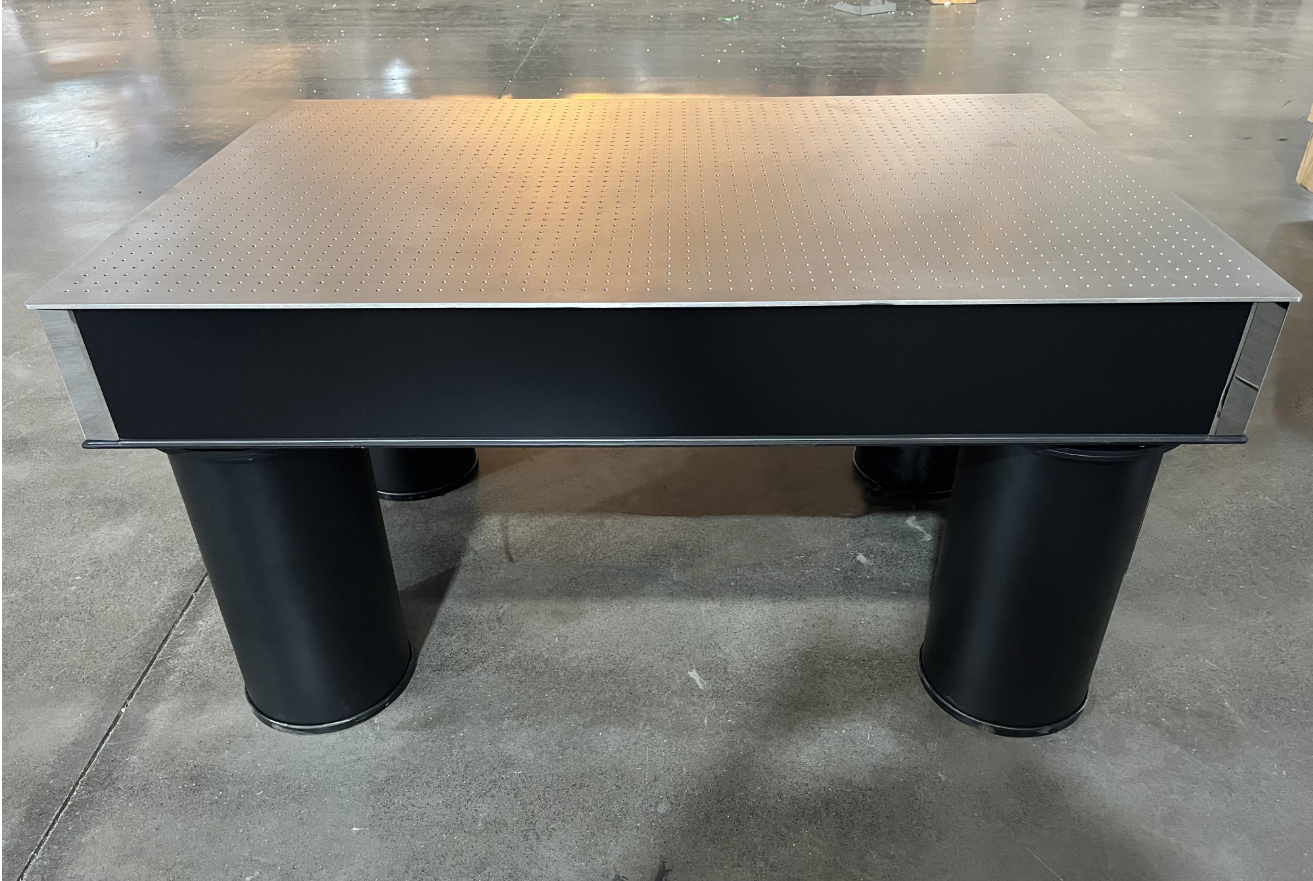

YH-QF-Y系列圓形獨立式氣浮隔振平臺由增強型不銹鋼臺面,空氣阻尼隔振系統,支架組成。臺面為三層夾心式蜂窩結構,支架為整體焊接式,帶膠輪方便移動。臺面+支架中心高度800mm;固有頻率<1~1.8Hz,合用于光通信,激光,半導體行業產線、實驗室以及配合高端顯微鏡、檢測設備使用。 重復定位精度:±0.05mm
氣浮隔振支架圓形獨立型具有以下優點:
• 優異的隔振性能:其固有頻率低,YH-QF-Y系列垂直方向小于 1.0 - 1.8Hz,水平方向小于 1 - 1.8Hz,能有效隔離多種頻率振動,在 10Hz 時,隔振效率可達 90% - 95%,為設備提供穩定支撐,減少振動干擾,適用于對隔振要求高的光學實驗等.
• 高度的獨立性與靈活性:各支撐腿相互獨立,安裝位置靈活,可按需調整,不受相鄰結構限制,便于在不同設備和場景下安裝使用,且單個支架損壞不影響其他支架工作,維護更換方便.
• 良好的穩定性:圓形結構使各方向受力均勻,支撐穩固,設備運行時不易傾斜晃動,保障設備平穩運行和測量精度,如在精密光學儀器支撐中,可確保儀器光路穩定,提高測量準確性 。
• 快速的自動平衡能力:具備自動充氣、自動平衡功能,響應時間短,能快速根據負載和地面狀況調整平衡,保持平臺水平穩定,減少設備調試時間和工作量,提高工作效率.
• 便捷的高度調整:部分圓形獨立型氣浮隔振支架的高度調整機構在獨立支撐腿上方,可精確調整高度和臺面水平,滿足不同設備安裝高度需求及水平度要求.
技術指標:
- 上臺面為6mm厚430系列(1Cr17)鐵磁不銹鋼;
- 下底面為4-6mm碳鋼,表面噴黑塑處理;
- 平面度:0.05mm/600mm*600mm;
- 固有頻率:<1.0~1.8Hz,同負載情況相關
- 孔距:25mm*25mm,孔徑:M6
- 固有頻率<1.0~1.8Hz
- 振幅≤1um
- 表面粗糙度≤0.8um
- 空氣輸出壓力:0.3~0.4MPa
產品型號
整體規格(mm)
臺面厚度(mm)
臺面重量(Kg)
支撐腿橫截面尺寸(mm)
支架負載(kg)
支撐數量
YH-QF-Y-09-06
900*600*800
100
60
120*120
400
4
YH-QF-Y-09-09
900*900*800
100
90
120*120
400
4
YH-QF-Y-10-08
1000*800*800
100
88
120*120
400
4
YH-QF-Y-12-06
1200*600*800
100
80
120*120
400
4
YH-QF-Y-12-08
1200*800*800
100
106
120*120
400
4
YH-QF-Y-12-09
1200*900*800
100
120
120*120
400
4
YH-QF-Y-12-10
1200*1000*800
100
135
120*120
400
4
YH-QF-Y-15-09
1500*900*800
100
150
120*120
600
4
YH-QF-Y-15-10
1500*1000*800
200
200
200*200
600
4
YH-QF-Y-15-12
1500*1200*800
200
243
200*200
600
4
YH-QF-Y-15-15
1500*1500*800
200
304
200*200
600
4
YH-QF-Y-18-10
1800*1000*800
200
243
200*200
800
4
YH-QF-Y-18-12
1800*1200*800
200
292
200*200
800
4
YH-QF-Y-18-18
1800*1800*800
200
438
200*200
800
4
YH-QF-Y-20-10
2000*1000*800
200
270
200*200
800
4
YH-QF-Y-20-12
2000*1200*800
200
324
200*200
800
4
YH-QF-Y-20-15
2000*1500*800
200
405
200*200
800
4
YH-QF-Y-20-20
2000*2000*800
200
540
200*200
800
4
YH-QF-Y-24-12
2400*1200*800
200
390
200*200
800
4
YH-QF-Y-24-15
2400*1500*800
200
486
200*200
800
4
YH-QF-Y-30-10
3000*1000*800
300
480
200*200
1200
6
YH-QF-Y-30-12
3000*1200*800
300
576
200*200
1200
6
YH-QF-Y-30-15
3000*1500*800
300
720
200*200
1200
6
YH-QF-Y-35-12
3500*1200*800
300
672
200*200
1200
6
YH-QF-Y-35-15
3500*1500*800
300
710
200*200
1200
6
YH-QF-Y-40-15
4000*1500*800
300
960
200*200
1200
6
YH-QF-Y-45-15
4500*1500*800
300
1080
200*200
1200
6
YH-QF-Y-50-15
5000*1500*800
300
1200
200*200
1800
8
YH-QF-Y-60-15
6000*1500*800
300
1440
200*200
1800
10
