YH-JM精密阻尼隔振光學平臺
YH-QB輕便光學平臺
產品介紹
說明:

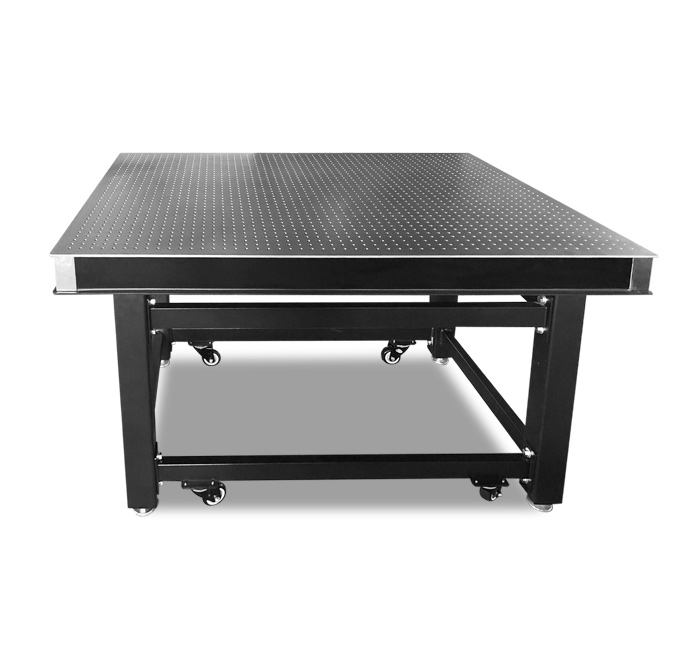

YH-QB系列阻尼隔振平臺由薄式不銹鋼臺面，阻尼隔振墊，支架組成。臺面為三層夾心式蜂窩結構，隔振支架 帶膠輪方便移動。臺面+支架中心高度800mm；合用于普通隔振產線工作臺，科研實驗臺等。
產品參數 ：
|
應用范圍 |
光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中 |
|
臺面結構 |
三層夾心式蜂窩結構 |
|
上臺面 |
厚度6-8mm 不銹鋼430系列 10cr17高導磁不銹鋼，表面做密迪紋亞光處理 |
|
臺面內部支撐 |
鋼制蜂窩狀支撐結構，焊接工藝，強度高 |
|
下底面 |
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02～0.05mm\600mmX600,高于國外同類產品 |
|
表面粗糙度 |
＜0.8μm |
|
支架 |
內置4點阻尼隔振裝置支撐系統，高分子復合橡膠墊提供對高頻振動的隔振能力，結構堅固穩定。 調節范圍上下可調20mm |
|
固有頻率 |
垂直6～15Hz水平6～15Hz |
|
振幅 |
≤5um |
|
固定螺孔 |
臺面布M6螺孔陣距25mm×25mm |
選型表：
|
產品型號 |
整體規格（mm） |
臺面厚度（mm） |
臺面自重（Kg） |
支撐腿截面積（mm） |
支架高度（mm） |
支架負載（Kg） |
備注 |
|
YH-QB-03-03 |
300*300*800 |
50 |
10 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-05-035 |
500*350*800 |
50 |
18 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-06-03 |
600*300*800 |
50 |
20 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-09-03 |
900*300*800 |
50 |
30 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-06-04 |
600*400*800 |
50 |
26 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-06-045 |
600*450*800 |
50 |
30 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-05-05 |
500*500*800 |
50 |
28 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-06-06 |
600*600*800 |
50 |
36 |
80*80 |
750 |
500 |
4支撐 |
|
YH-QB-08-06 |
800*600*800 |
100 |
55 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-09-06 |
900*600*800 |
100 |
60 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-10-08 |
1000*800*800 |
100 |
88 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-12-06 |
1200*600*800 |
100 |
80 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-12-08 |
1200*800*800 |
100 |
106 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-12-09 |
1200*900*800 |
100 |
120 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-12-10 |
1200*1000*800 |
100 |
140 |
80*80 |
700 |
500 |
4支撐 |
|
YH-QB-15-09 |
1500*900*800 |
100 |
150 |
120*120 |
700 |
800 |
4支撐 |
|
YH-QB-15-10 |
1500*1000*800 |
100 |
165 |
120*120 |
700 |
800 |
4支撐 |
|
YH-QB-18-09 |
1800*900*800 |
100 |
180 |
120*120 |
700 |
800 |
4支撐 |
